OPL공법 Omni Point Liner System

환경신기술 제426호

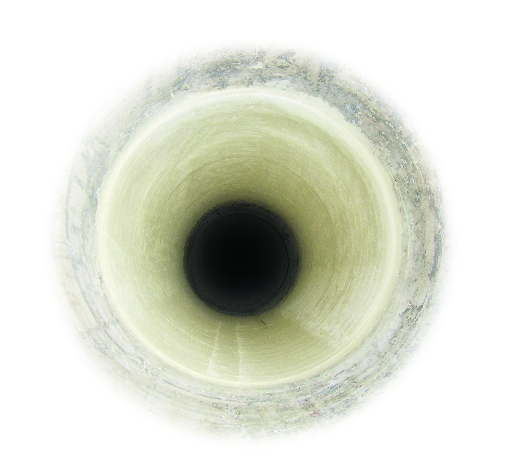

OPL공법은 지하에 매설되어 있는 하수관거에 파손, 균열, 이음부 이완, 누수 등의 손상이 발생한 경우, 지면을 굴착하지 않고 레이어 보수기를 사용하여 손상된 하수관거의 결함 부위 내벽에 보수 수지(Harz2010)를 함침 시킨 보강재를 가압, 압착시켜 보수, 보강하는 기술 입니다.

하수관의 파손 범위에 따라 보수너비를 확장 조절할 수 있으며  소형, 대형 하수관의 보수가 가능합니다.

적용 범위

- 관      경 : Φ200㎜ ∼ Φ1,500㎜

- 보수너비 : 400㎜ ∼ 800㎜

- 관      종 : 철근 콘크리트관, THP관,

                 PVC관 등의  원형 형상의 관

특   징

굴착 보수에 비해 공사비가 낮고 공사 기간 이 짧습니다.

손상된 부분만을 선별하여 시공하므로 구간 전체를 보수하는 공법에 비해 공사비가 절감 됩니다.

하수관 손상 면적에 따라 보수 너비를 확장 조절하므로 비용이 절감되어 공사비가 감소 하고 공사 기간이 단축됩니다.

우수성

보수 너비를 손상 면적에 맞춰 확장 조절 합니다.

조립식 보수기를 사용하여 대형관도 보수 합니다.

기능이 강화된 보수기의 사용으로 작업 효율이 높고 작업 난이도가 낮습니다.

시공성

비굴착 시공이므로 굴착이 어려운 도심지 의 하수관 보수에 적합 합니다.

물이 흐르는 곳에서도 시공이 가능합니다.

조작과 작업이 용이한 레이어 보수기의 사용으로 복잡한 현장 여건 속에서도 완전한 시공 이 가능합니다.

안정성

보수기의 양단에 차단벽이 형성되어 고무 튜브의 과챙창을 방지하므로 안전사고가 발생하지 않습니다.

환경성

비굴착 시공이므로 교통 장애, 굴착 폐기물, 비산 먼지, 소음, 진동 등의 환경 저해 요소가 발생하지 않습니다.
